上海耐创测试技术有限公司

FC-90360系列：车轮/轮胎力矩传感器

FC-90360系列是基于无线遥测系统的车轮扭矩传感器，用于测量轮胎/制动系统的扭 矩、速度和温度，无需轮辋修改或防旋转支架。
关键词：
轮胎测试多轴力力矩传感器，轮胎力学试验，轮轨力学试验，轮胎扭矩测试，轮胎受力测试，轨道受力测试；

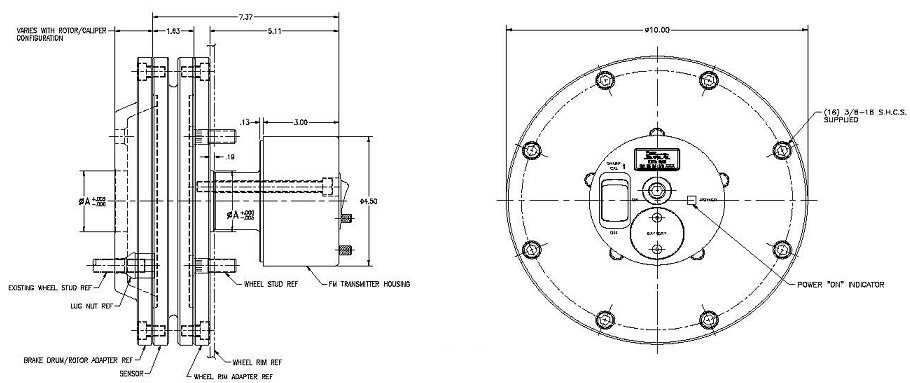

FC-90360系列包括三 个主要组件：

扭矩传感器（主题）、

车辆适配器板（配套安装夹具）、

数字调频遥测发射器（用于信号的传输与处理）

所有输出信号采用高电平模拟输出。

特征

非接触信号传输。

高电平模拟输出扭矩、速度和 温度（2个温度通道）

 高附载的承载能力。

RS-232串行输出（仅扭矩）

机载分路校准和电源开关

9V电池供电的发射器

具有最小中心线偏移的车辆适配器 板（无需轮辋修改）

可用于保持轮胎中心线的定制轮辋

具有定制和配置的能力

技术参数：

量程： 7000~60000 lb-in 即790Nm~6700Nm

非线性：0.25%F.S.

滞后性：0.25%F.S.

最高转速：1200rpm

采样速度：950Hz

串扰度：<2%

温度度数范围（RTD）：-100~500℃

模拟输出（接收器）：0~&plusmn;5V FS

低通滤波：300Hz，四阶巴特沃斯
