多分力传感器压缩机激振器力测试
文章出处：创始人人气：发表时间：2024-05-17 09:30:45
工业压缩机被广泛应用于工业产品和消费品，如新能源汽车空调，而汽车空调压缩机在研究开发和生产控制中，对于激振力的测试是个重点。所谓激振力是电动压缩机总成回转不平衡质量及运行气流脉动等振动源在工作运转中产生的周期性简谐振动力。某新能源汽车公司在对电动压缩机进行激振力测试中，应用了上海耐创测试技术有限公司生产的三轴力传感器，作为分析该电动压缩机工作状态下产生的激振力的主要测试部件，为产品符合国家相关标准的论证，及后期产品改进提供了数据支持。
测试依据GB/T 22068-2018《汽车空调用电动压缩机总成》国家标准。在转速允许范围内，电动压缩机总成在工作中产生水平前后（X轴）、水平左右（Y轴）、垂直（Z轴）三个方向的实测激振力。利用耐创FC3D120三轴力传感器，就可以同时测量X/Y/Z三轴激振力，通过后端的数据采集模块和PC端上位机软件，可以直接读出X/Y/Z力值。以下各图为此测试的简要流程：

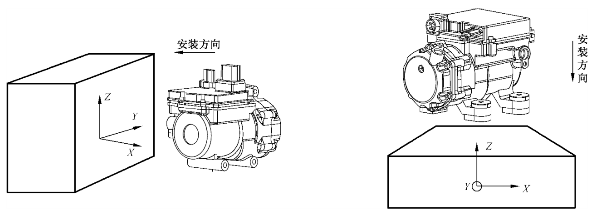

图1 电动压缩机总成激振力测量安装方式

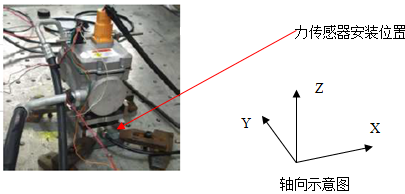

图2 样品安装图

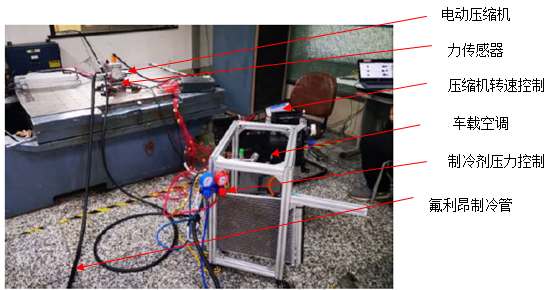

图3 现场布置图

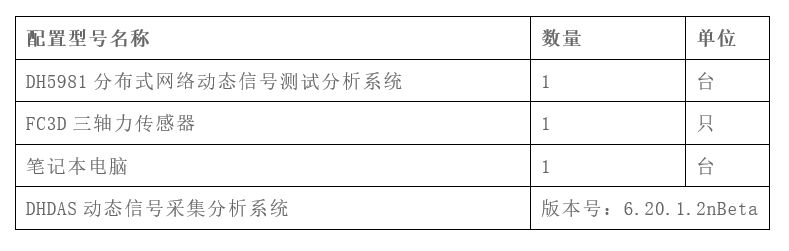

后端数据采集设备选用某公司测试的DH5981分布式网络动态信号测试分析系统（见上表），核心测试单元选用上海耐创测试公司的FC3D120三轴力传感器，同时测量物体在X/Y/Z三个方向上的受力情况。

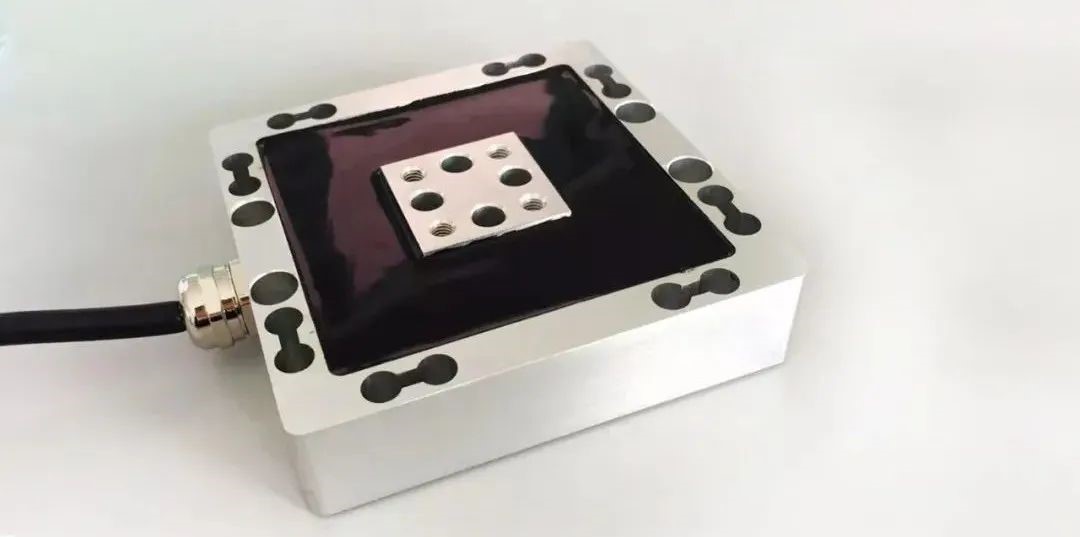

图4 FC3D120传感器（以及其他三轴力）实物图
通过分析各个工况的试验数据，并与GB/T 22068-2018《汽车空调用电动压缩机总成》国家标准作比对---也即让实验得到的被测压缩机在各个工况下三个方向的激振力值，即可得出该压缩机是符合该国家标准中的激振力标准。
