S 形梁式测力传感器-拔插测试实验

文章出处：创始人人气：发表时间：2023-09-27 10:53:48

产品快插接头连接插拔寿命试验测试是属于产品可靠性测试中的一种,主要对验证耳机类插口、蓝牙类插口、汽车充电接口、车载产品类连接器、网银类插拔端子等接插口类寿命强度,以保证产品质量,符合产品质量使用需求。USB接口、端子、连接器、按键、开关等端子进行插拔寿命试验。

未标题-1

根据客户需求，定制适合固定多种产品的工装夹具，在动力装置驱动下，公端产品端来回往复线性移动对母端产品接触插拔模拟人使用产品插拔真实情况，实现各种快插接头拔插动作，后端的S型测力传感器可以感知拔插实验过程中产生的力值数据。

1、将需要测试的公母端产品固定在插拔寿命试验机的固定夹具上；

2、调节偏心轮，根据产品的尺寸以及插拔行程调节好公母产品插拔行程；

3、调节母端夹具上下高度，让公端产品适合插拔；

4、S型测力传感器连接好信号数据采集与显示设备，记录实验数据（拔插次数，拔插过程中的力值数据）。

1668062724101

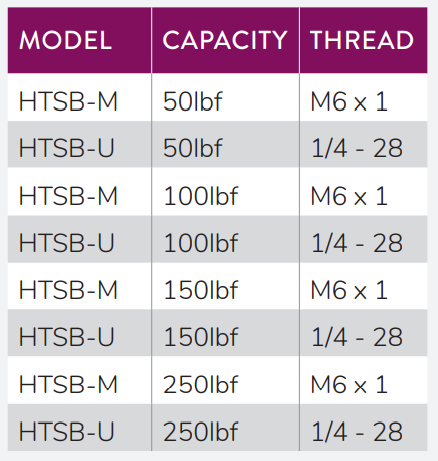

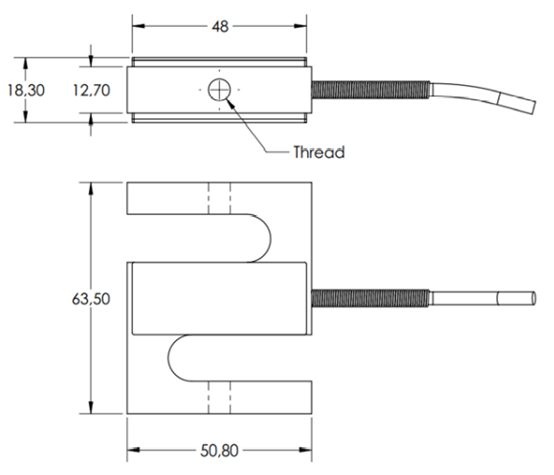

HitecSDI 高温 S 形梁式测力传感器

技术参数：
量程：0~250 lbf
过载保护：150%F.S.
输出灵敏度：3.0mV/V(标准)
线性度：0.05%F.S.
滞后性：0.05%F.S.
零点平衡：1 %F.S.
温度补偿：20~80 ℃
使用温度：-50~+120℃
温度系数：0.002%F.S./°F
桥路电阻：350Ω
激励电压：10~20Vdc
