测力及扭矩传感器如何安装？
文章出处：未知人气：发表时间：2017-08-16 09:21:50
测力传感器，力传感器安装示例，扭矩传感器，扭矩传感器安装示例
不少客户在未使用测力及扭矩传感器之前，对传感器的应用有一些误解，或者在安装这块存在一些不理解；
我们有一些测力传感器和扭矩传感器的安装图片，希望可以给大家带来帮助，以作为参考
具体参考如下：
测力传感器用于单压方向的测试安装以及拉压力测量的安装
带底座的测力传感器安装示范
加螺纹拉压安装，同时测量拉力方向和压力方向；
测力传感器必须要保证其加载力的轴向与传感器测力的轴向一致性，有任何的角度偏移都会造成测试结果的偏差，从而影响测量精度。
不带基座的扭矩传感器安装，注意只需要用弹性的支架稍微固定一下外壳即可；
这种不带基座的扭矩传感器不需要固定的基座，其外壳的基本可以悬空，
但是为了减少轴在转动过程中传感器的振动或有摩擦力引起的外壳转动，我们需要在出线处简单固定一下外壳，
为防止三点受力，对轴造成弯矩，我们建议用弹性支架固定。

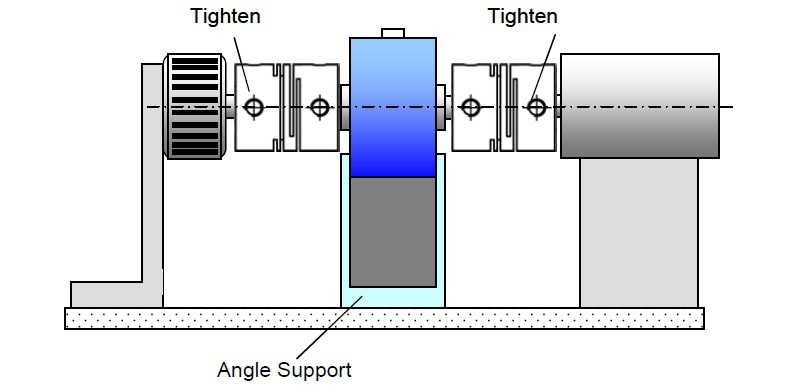

带基座的扭矩传感器安装方式，首先要固定基座（定子），再连接安装转子
一种侧向安装基座的动态扭矩传感器，在侧向固定好基座，再固定好和传感器两端连接的联轴器
带安装基座的动态扭矩传感器一定要注意安装过程中的同轴度问题，一般建议用刚性联轴器的时候使用对中仪器来安装，使用弹性联轴器的时候这一块的要求就会稍微降低一点，但是为了您的测试精度，建议安装过程中注意驱动端和负载端的同轴度问题。
不少客户在未使用测力及扭矩传感器之前，对传感器的应用有一些误解，或者在安装这块存在一些不理解；
我们有一些测力传感器和扭矩传感器的安装图片，希望可以给大家带来帮助，以作为参考
具体参考如下：
测力传感器用于单压方向的测试安装以及拉压力测量的安装
带底座的测力传感器安装示范
加螺纹拉压安装，同时测量拉力方向和压力方向；
测力传感器必须要保证其加载力的轴向与传感器测力的轴向一致性，有任何的角度偏移都会造成测试结果的偏差，从而影响测量精度。
不带基座的扭矩传感器安装，注意只需要用弹性的支架稍微固定一下外壳即可；
这种不带基座的扭矩传感器不需要固定的基座，其外壳的基本可以悬空，
但是为了减少轴在转动过程中传感器的振动或有摩擦力引起的外壳转动，我们需要在出线处简单固定一下外壳，
为防止三点受力，对轴造成弯矩，我们建议用弹性支架固定。
带基座的扭矩传感器安装方式，首先要固定基座（定子），再连接安装转子
一种侧向安装基座的动态扭矩传感器，在侧向固定好基座，再固定好和传感器两端连接的联轴器
带安装基座的动态扭矩传感器一定要注意安装过程中的同轴度问题，一般建议用刚性联轴器的时候使用对中仪器来安装，使用弹性联轴器的时候这一块的要求就会稍微降低一点，但是为了您的测试精度，建议安装过程中注意驱动端和负载端的同轴度问题。
