用readout unit实现单次峰值测试功能
在某个测试应用中，客户需要测试产品的扭矩峰值参数，而且要根据测试产品的顺序一一对应显示峰值，这里涉及到仪表的峰值显示和清零功能，通常，一般的仪表会带有一个实时显示和一个峰值显示功能，但是单次测量，完成之后需将峰值去掉，再次测试再次显示峰值，这种模式可能就对仪表有一个更高的要求，我们NCTE传感器配套的仪表可以实现次功能，并且可以记录每次测量的峰值；
下面看看如何来实现：


设置流程

开机在任意界面按OK键，进入菜单Menu

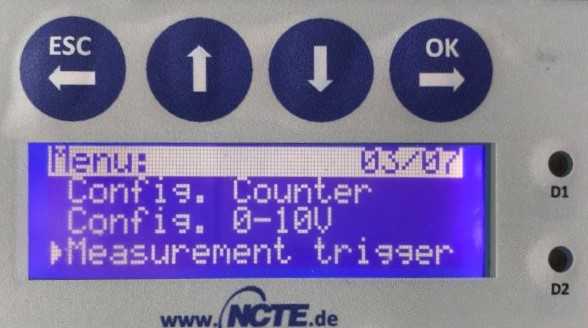

按三次上下键，按OK 进入Measurements trigger

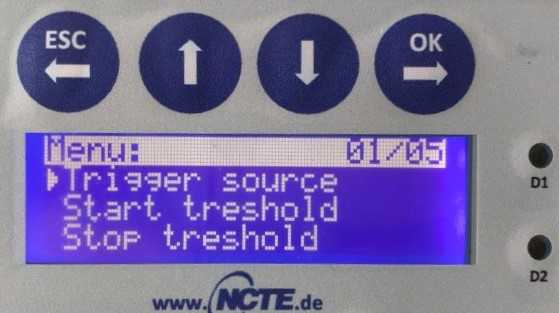

再按OK进入Trigger source

按上下键选择IN1 ON/ IN2 OFF

按OK，确认（这里就完成了外部触发测量设置）

界面返回上一层Measurements trigger

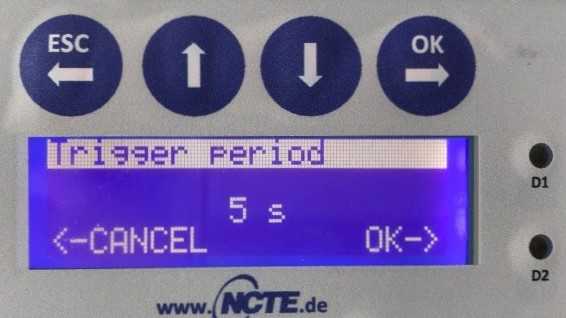

再按三次上下键，到Trigger period；



按OK键进入Trigger period里面，按上下键设置时间为5~10s（可根据测试间隔设定）按OK确认

（此时间为当前测试完成后---IN2给出OFF信号之前，峰值的显示时间）

完成设置。

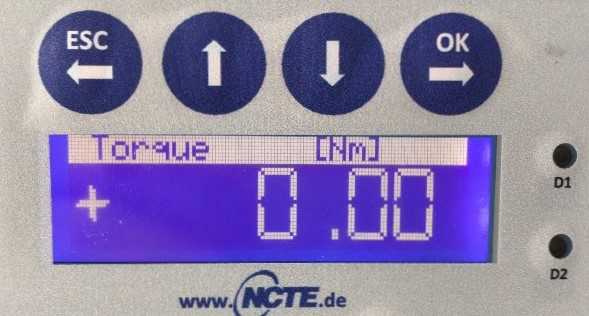

按ESC键退回到主显示界面，按键可切换显示内容，这里只需要显示Torque即可。



测试流程为：

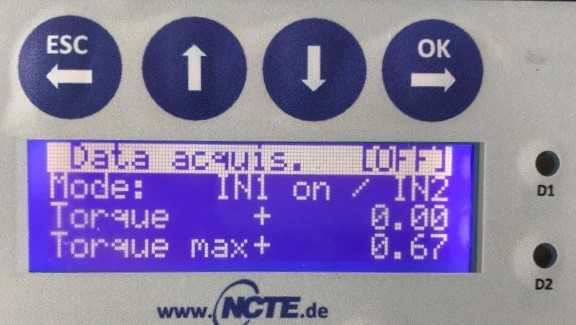

在产品进入测试之前，给IN1一个高电平3~24Vdc 的ON 信号触发测试开始；进入扭矩测试，这里完成测试之后仪表会显示一个峰值，显示时间为Trigger period设置的时间；

在此状态下，若想保持峰值，可以给IN2一个高电平3~24Vdc 的OFF信号 ，仪表就不会将当前显示峰值清除；这就实现了峰值保持功能；

下次测试前，给IN1一个高电平3~24Vdc 的ON信号触发测试开始

仪表当前示值会被清零以准备下次测量。
