六维力传感器与试验机测试

文章出处:创始人人气:发表时间:2021-11-08 13:35:56

1-210F2142Q4557

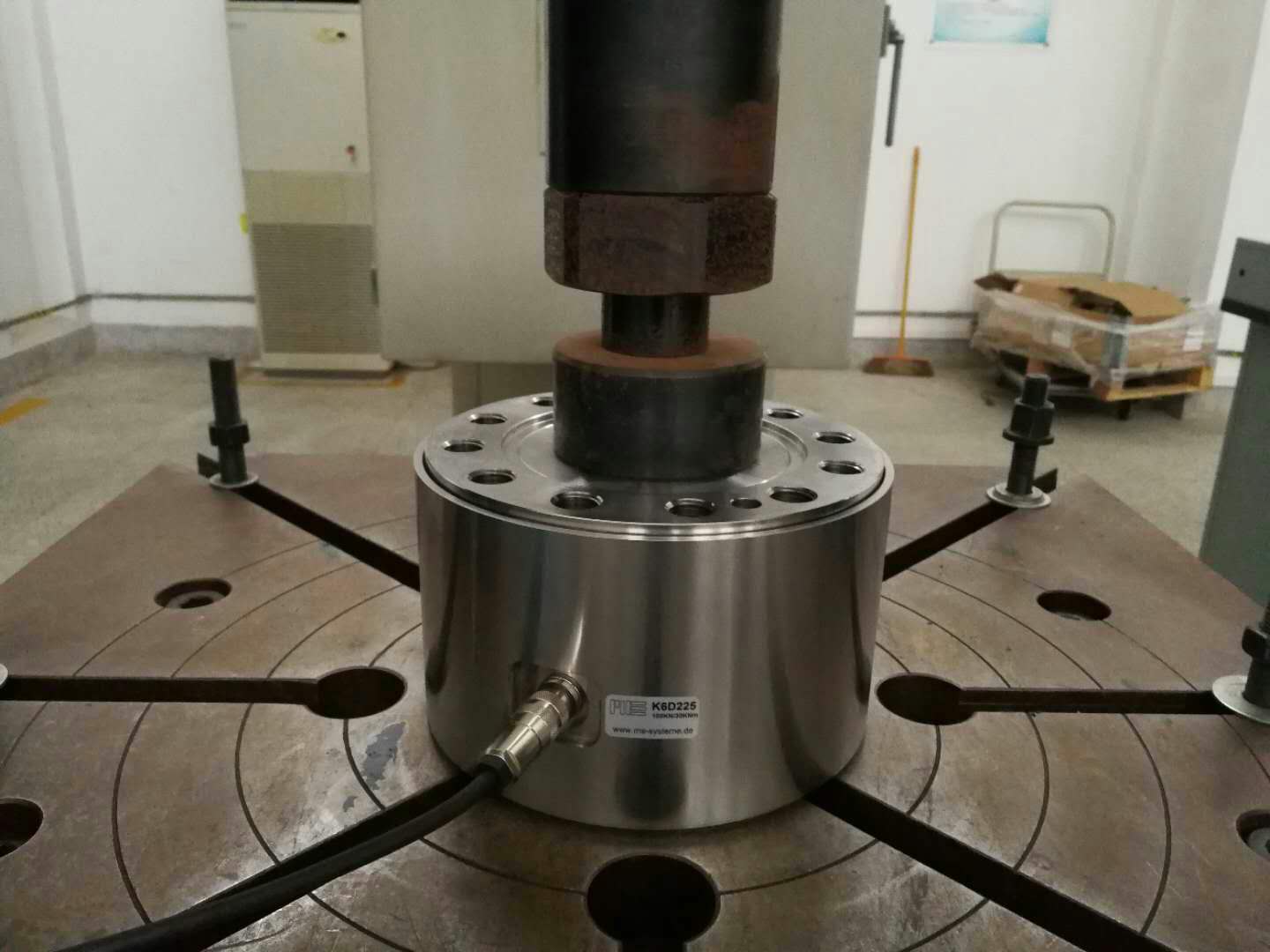

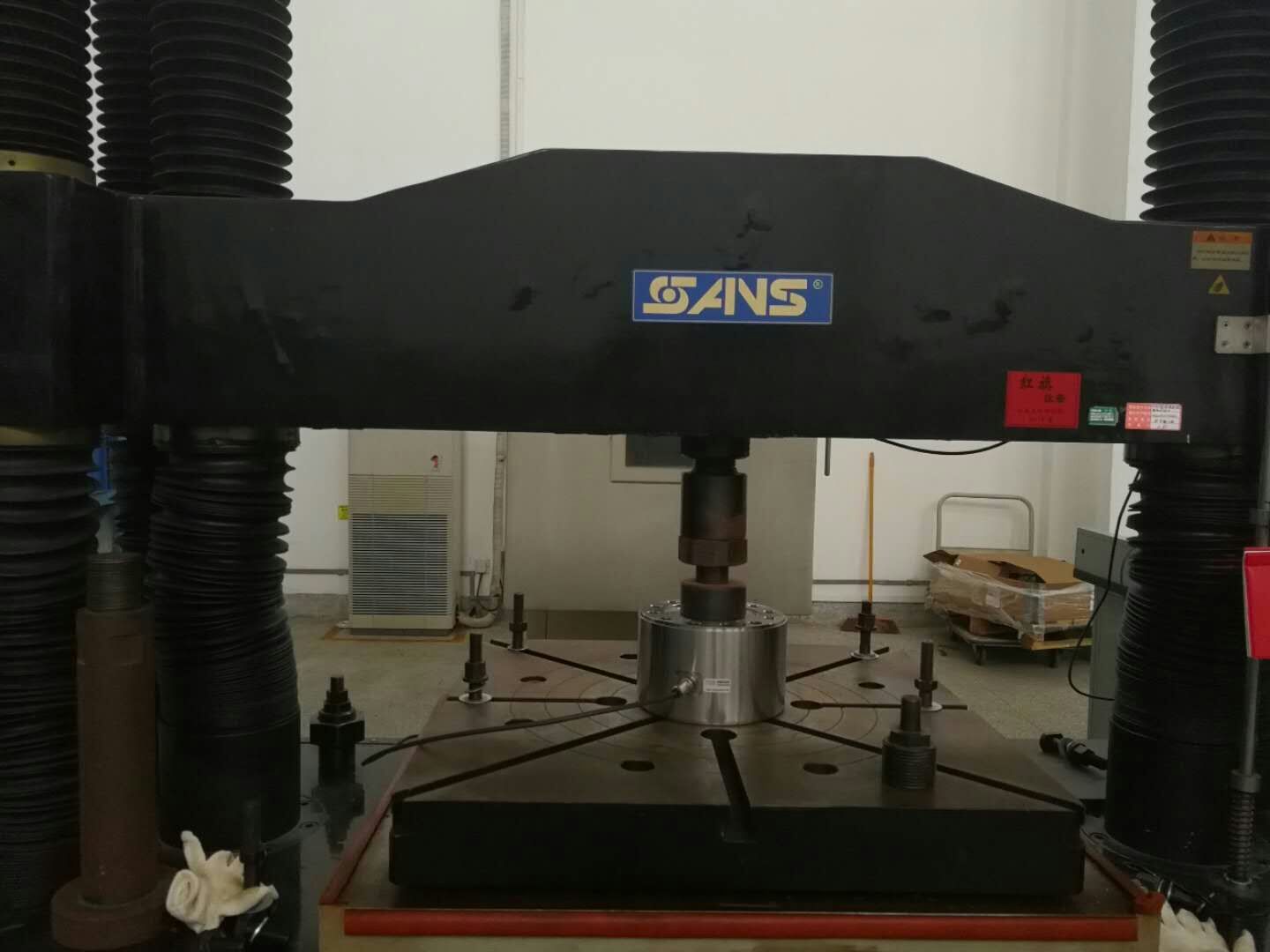

河南省洛阳市某研究所购买我司的六维力传感器NC-6DT225用于SANS试验机加载测试。

六维力传感器NC-6DT225可以测量出三个轴向的力Fx,Fy,Fz和三个轴向的力矩Mx,My,Mz。
六维力传感器NC-6DT225整体设计尺寸为Φ225×140 mm,是第二代六维力传感器


我司的六维力传感器NC-K6DT225使用连杆式力传导结构,其受力通过螺钉传递,直接在结构体上加工的螺纹孔能最有效的传递应变过程;
自身体积较小同时又能承受较大的扭矩,非常适用于机器人技术;
自身防护等级为IP67;
力传递施加在1mm的凸起段上,段内的螺孔为传感器的力传导部分;
螺纹部分环形前表面可以获得最佳的力传递,将重复性误差降低了0.1%;
六维力传感器可通过多通道带USB接口的放大器(GSV-1A8USB)和多通道数据采集软件GSVmulti连接到电脑,查看实时数据和曲线。可以更直观地观察力值波形曲线变化趋势,查看六维力峰值顶点。还可以将测试数据导出打包,以便后期进行整体分析。
