三轴力传感器简介
文章出处：创始人人气：发表时间：2022-09-06 14:49:16
三轴力传感器是基于应变式原理，基于通过特殊加工的弹性体贴片，同时检测笛卡尔坐标系三维空间的三个力值数据（Fx、Fy、Fz）的传感器，可实时的测量物体在X/Y/Z三个方向上的静态和动态受力情况，简单来说就用一个传感器来实现三个测力传感器同时工作的效果，但是要同时采集一个力作用点的力只能用三轴力传感器来实现。
三轴力传感器一般有12根输出线，分别为（Fx、Fy、Fz）三个方向分力的通道，每个通道的激励用（E+，E-）来表示，一般为5V,10V；输出用（S+,S-）来表示，经放大器进行信号处理后电压输出一般为（0-±10V， 0-±5V），电流输出的为一般为（4-12-20mA）。
三轴力传感器应用范围广泛
三轴力传感器广泛应用于汽车测试，风洞测试，生物医疗，机器人制造，仿生学实验，以及抛光研磨设备力控系统，变速箱档位检测，汽车运动过程车轮受力等工况及相关设备上。
应用案例及实物图：
图一：FC3D220应用于某盾构试验平台测试,采用六只三分力传感器和配套的信号处理单元以及采集软件，检测在掘进过程中设备与平台框架之间的各向受力情况；
图二：FC3D160用于某航空航天实验室装配平台，采用四只三轴力传感器，后端信号同样接入信号采集系统实施检测装配过程各向受力情况；

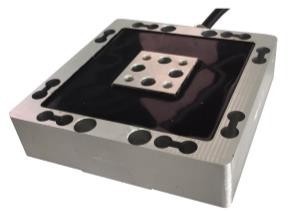

图三：FC3D60-100N实物图。
